TalMic - Die Mikrocontroller-Steuerung für TAL2M

Schon im Februar 2000, angespornt durch Armins Basteleien für das TAL2M, kam in mir auch der Wunsch hoch, das TAL ein wenig zu verbessern. Vor allen Dingen sollte es, wie beim Armin, erst einmal vom Stromnetz unabhängig werden. Weitere Features, wie Korrektur in DEK und die Möglichkeit einen Fokussiermotor zu betreiben, sollten von Anfang an berücksichtigt werden. Da ich schon einige Erfahrung mit Mikrocontrollern von Atmel gesammelt habe, fiel meine Wahl auch hierbei auf solch eine Mikrocontroller-Lösung. Dadurch könnte ich meinem Scope sogar eine serielle Schnittstelle verpassen. Dies ist ganz nützlich, wenn man alle Funktionen fernsteuern möchte.

Mein Lösungsansatz möchte ich hiermit vorstellen. Die erste große Bewährungsprobe meisterte die Schaltung mit Bravour am Abend der Mondfinsternis 09.01.2001. Da lief sie klaglos den ganzen Abend. So aber nun zur Vorstellung.

Bitte beachtet auch den Hinweis am Ende dieser Seite.

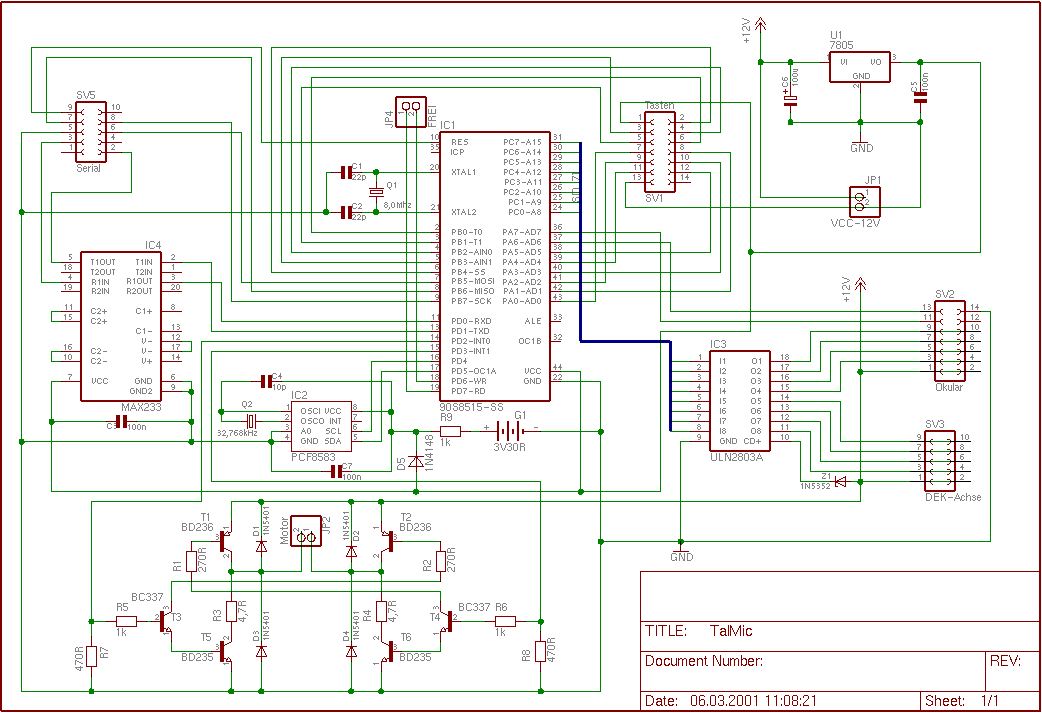

 Als erstes möchte ich Euch den Schaltplan kurz zeigen
